金屬網帶編織結構參數配比設計——螺距、力骨距、螺線徑、力骨徑的選配邏輯

金屬輸送網帶廣泛應用于食品速凍、烘焙、玻璃退火、熱處理、鋰電池烘干、橡膠冷卻等連續生產線。

金屬網帶性能由螺距、力骨距、螺線徑、力骨徑配比決定。文章詳解 K2 平衡型、A4 人字型網帶參數選配邏輯，提供高溫工況調整方案，解決網帶塌陷、跑偏、漏料問題。

一、四大核心參數分別控制什么？

金屬網帶主體由螺旋絲、橫向力骨（穿桿）、側邊鎖邊結構組成。四項關鍵編織參數定義與影響整理如下：

二、四大參數相互約束的選配邏輯

參數不能孤立挑選，相互存在明確配比邊界。

2.1 力骨徑 vs 螺線徑 經驗配比：力骨徑 = 螺線徑 × 1.5 ~ 2.5

底層原理：力骨主要承受物料與自重帶來的彎曲應力；力骨徑過小，抗彎能力不足；但一味加粗力骨，會持續增加網帶自重，反向加重輸送負載。

2.2 力骨距 vs 螺距 經驗配比：力骨距 = 螺距 × 1 ~ 5

2.3 以單位面積載重選定基礎螺線徑 整套參數設計優先確定螺線徑，參考下表選型：

三、主流網帶結構參數配比實例

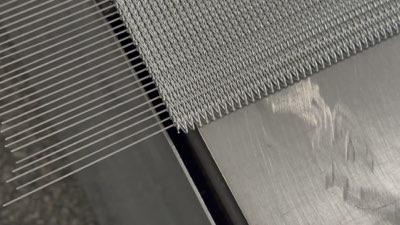

 K2平衡型網帶，結構特點：雙股左旋+雙股右旋螺旋交替排布，力骨貫通所有螺旋絲；優勢為網面平整、平整度高，廣泛用于速凍、烘焙生產線。

A4人字型網帶 結構特點：左旋、右旋單股螺旋交替排布，力骨串聯編織；優勢承載能力強，高速運行穩定性好，多用于熱處理、玻璃退火線。

 四、高溫工況下，參數如何調整？

相同承載需求，高溫環境中不銹鋼材料屈服強度下降，必須針對性?xún)?yōu)化參數：

1. 力骨距放大10%～15%，預留熱膨脹間隙；常溫30mm力骨距，800℃工況建議調整至33～35mm；

2. 力骨徑選取配比上限，補償高溫強度衰減；例：螺線徑3.0mm常溫可選3.5mm力骨徑；

3. 螺距不宜過小；高溫螺旋絲受熱膨脹易互相擠壓拱起，建議螺距≥螺線徑×5；

4. 網帶厚度參考：網帶厚度≈2×螺線徑+力骨徑+2～4mm間隙；高溫網帶不宜設計過厚，降低整體熱變形風險。

五、關西金屬網標準化參數設計流程

關西金屬網科技（昆山）有限公司在定制金屬網帶時，遵循標準化設計步驟，保障每條網帶適配現場工況：

1. 收集完整工況：工作溫度、物料面載荷、物料最小尺寸、輸送速度、有效帶寬、是否存在轉彎段；

2. 根據單位面積載重初選螺線徑；

3. 依據物料最小尺寸確定螺距（通用原則：螺距＜物料最小尺寸1/2，防止漏料）；

4. 根據網帶型號、載荷輕重確定力骨距；重載選用小比值，輕載選用大比值；

5. 高溫工況專項校核：放大力骨距、上調力骨規格、校驗最小螺距下限；

6. 出具加工圖紙并明確公差：

整套方案依托多年網帶制造實操經驗，以工況參數匹配計算為核心。所有定制網帶出廠前，嚴格按照?qǐng)D紙公差檢測對角線與網面平整度。

> 本文由關西金屬網原創，如需網帶工況選型、參數方案評估，可提供生產線工況信息獲取技術方案。
