中文版
English
熱門搜索：
DDK2網(wǎng)帶
乙型網(wǎng)帶頻繁變形斷絲？從選材到載重，避開4大誤區(qū)，延長壽命30%
乙型網(wǎng)帶頻繁變形斷絲？避開4大誤區(qū)，延長壽命30%

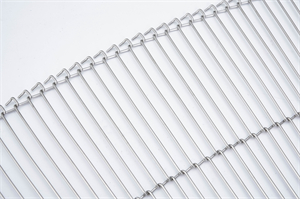

在油炸食品連續(xù)生產(chǎn)中，乙型網(wǎng)帶作為常用網(wǎng)帶，是整條產(chǎn)線的“血管”。
一旦出現(xiàn)局部斷絲、扭曲變形，輕則導(dǎo)致產(chǎn)品卡料、油品污染，重則引發(fā)整機(jī)停機(jī)維修，每小時(shí)損失可達(dá)數(shù)萬元。
實(shí)際上，90%的過早失效源于選型或使用誤區(qū)。
本文簡要分析4個(gè)常見的誤區(qū)，并提供可落地的改進(jìn)方案。
誤區(qū)一：材質(zhì)匹配—低價(jià)網(wǎng)帶往往“金玉其外”
乙型網(wǎng)帶的材質(zhì)通常選用的是SUS304，但是如果選擇市場上最便宜的304網(wǎng)帶，結(jié)果使用3個(gè)月就出現(xiàn)大面積氧化脆斷。
原因：真正的食品級(jí)304不銹鋼，Ni（鎳）含量應(yīng)≥8%，Cr（鉻）含量18%-20%。部分低價(jià)網(wǎng)帶采用201替代，高溫下迅速氧化起皮，絲徑減薄后斷裂。
其次，根據(jù)具體的使用狀況，同樣是SUS304材質(zhì)，還有不同的網(wǎng)絲抗拉強(qiáng)度可以選擇，對(duì)網(wǎng)帶的使用壽命也存在一定影響。
關(guān)西金屬網(wǎng)建議：
1. 索要材質(zhì)檢測報(bào)告（化學(xué)成分光譜分析）
2. 常規(guī)油炸（油溫≤180℃）選正標(biāo)304；含鹽分高的產(chǎn)品（如腌制品、海鮮）必須選316L
3. 關(guān)西金屬網(wǎng)所有網(wǎng)帶可提供材質(zhì)溯源報(bào)告，從鋼廠到成品全流程可查
4. 告知網(wǎng)帶廠家實(shí)際使用狀況，選擇合適的網(wǎng)帶材質(zhì)和網(wǎng)帶的抗拉強(qiáng)度。
誤區(qū)二：加工工藝——網(wǎng)帶折彎處的壓痕是斷裂起點(diǎn)

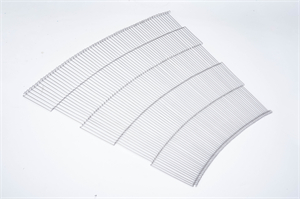

新網(wǎng)帶上機(jī)不到一個(gè)月就會(huì)發(fā)生斷絲，通常是在螺旋段或轉(zhuǎn)彎處出現(xiàn)整齊的橫向斷裂。
原因：乙型網(wǎng)帶的螺旋條在繞制過程中，會(huì)在絲材表面形成微裂紋。在反復(fù)彎曲疲勞下，這些微裂紋迅速擴(kuò)展成斷裂。
建議：選擇采用品質(zhì)把控要求高的供應(yīng)商，對(duì)此類現(xiàn)象的壓痕有更好的處理。
誤區(qū)三：網(wǎng)帶載重能力憑“感覺”估算
同樣的網(wǎng)帶，別人用兩年，自己用半年就嚴(yán)重拉伸變形。
原因：即使是同樣的油炸產(chǎn)線，輸送的速度不同，網(wǎng)帶的寬度和長度不同，都對(duì)網(wǎng)帶的載重能力不同。
很多用戶只看寬度，忽視單位面積載荷。
載重速查表（以常規(guī)乙型網(wǎng)帶，節(jié)距19mm為例）：
絲徑(mm) | 安全載重(kg/m2) | 適用產(chǎn)品示例 |
1.2 | ≤5 | 輕質(zhì)膨化食品、面包糠 |
1.6 | ≤10 | 雞排、魚排、豆腐塊 |
2.0 | ≤20 | 裹粉肉餅、重載預(yù)炸產(chǎn)品 |
不做驗(yàn)收就上機(jī)——尺寸偏差埋下跑偏隱患
現(xiàn)象：新網(wǎng)帶安裝后一直跑偏，調(diào)了輥筒仍無改善。
真相：網(wǎng)帶出廠寬度、節(jié)距累積誤差過大，與設(shè)備鏈輪不匹配。
建議：
下單時(shí)提供設(shè)備圖紙或舊網(wǎng)帶樣品，按圖1:1定制。發(fā)貨前附檢測報(bào)告，支持客戶到廠驗(yàn)貨
